Chức năng của ống thủy tinh máy nước nóng năng lượng mặt trời

Ống thủy tinh máy nước nóng năng lượng mặt trời hay còn gọi là ống thu nhiệt là một bộ phận quan trọng và không thể tách rời của máy nước nóng năng lượng mặt trời dạng ống. Nó là bộ phận hấp thu nhiệt từ ánh nắng mặt trời, làm nước nóng lên và luân chuyển về bình bảo ôn lưu trữ và cung cấp nước nóng để sử dụng.

• Khi bạn mở nguồn nước để cấp nước vào bồn, nước sẽ tràn vào và lấp đầy toàn bộ phần thành bên trong ống thủy tinh chân không (đó là lí do các ống thủy tinh được đặt dốc một góc so với phương nằm ngang).
• Khi chưa có ánh nắng mặt trời, nhiệt độ của nước trong ống thủy tinh sẽ bằng với nhiệt độ của nước trong bồn chứa.
• Lúc có ánh nắng mặt trời, ánh nắng sẽ xuyên qua ống thủy tinh rồi đi vào lớp hấp thụ nhiệt – làm cho phía bên trong ống được nóng lên, rồi tác động đến lớp truyền nhiệt khiến cho nước chứa trong ống cũng được làm nóng.
• Theo nguyên lý đối lưu nhiệt, nước nóng hơn có xu hướng di chuyển lên trên bồn chứa và nước lạnh di chuyển xuống dưới ống chân không để được làm nóng. Cứ luân phiên như vậy cho đến khi nhiệt độ nước trong cả bình chứa và ống chân không bằng nhau thì quá trình này kết thúc.

Kích cỡ của ống thủy tinh máy nước nóng năng lượng mặt trời

 Hiện nay trên thị trường có 3 loại ống thu nhiệt thủy tinh chân không khác nhau, mỗi loại có những kích thước và đặc điểm riêng biệt

Ống thủy tinh phi 47, ống thủy tinh phi 58, ống thủy tinh phi 70. để kiểm tra ban cần chuẩn bị một cây thước kéo hoặc thước dây chúng ta bắt đầu tiến hành đo để xác định xem máy nhà mình đang sử dụng ống thủy tinh phi bao nhiêu.

Dưới đây là cách phân biệt và nhận biết các loại ống thu nhiệt thủy tinh chân không nếu quý khách vẫn chưa đo được thì hãy nhấc máy nên gọi cho chúng tôi tư vấn cho quý khách hoàn toàn miễn phí.

 1- Ống thủy tinh máy nước nóng năng lượng mặt trời ∅ 47 MM

Ống thủy tinh phi 47 có kích thước nhỏ nhất và ngắn nhất và cổ nhất trong tất các loại ống thu nhiệt của máy năng lượng mặt trời, chúng thường có màu xanh đen rất ít có màu đỏ.

• Chiều dài: Ống phi 47 có chiều dài phổ biến là 1500 mm ( có một vài trường hợp đặc biệt chỉ dài 1250mm), Quý vị lấy thước đo từ mép bồn bảo ôn tới máng đỡ (phần ống thủy tinh lộ ra) nếu có chiều dài nhỏ hơn 1m5 là ống phi 47, tuy nhiên để chắc ăn quý khách nên đo cả chu vi của ống vì có loại ống phi 58 cũng chỉ dài 1m5.
• Đường kính : đường kính ngoài của ống là 47mm, trường hợp này quý khách không thể đo được vì ống dính liền với bồn, không thể tháo ra đo được.
• Chu vi : Ống thủy tinh phi 47 có chu vi là 140mm-150mm (14cm – 15cm), quý vị lấy thước quấn vòng quanh ống thủy tinh là biết được chu vi của ống.

2 - Ống thủy tinh máy nước nóng năng lượng mặt trời ∅ 58 MM

Ống thủy tinh chân không phi 58 là loại ống thông dụng nhất hiện nay, tuy nhiên chúng lại khó phân biệt hơn vì có quá nhiều màu sắc từ màu đen, xanh đen, tím, đỏ.

• Chiều dài: Ống phi 58 có chiều dài phổ biến là 1800 mm ( có một vài trường hợp đặc biệt chỉ dài 1500mm), Quý vị lấy thước đo từ mép bồn bảo ôn tới máng đỡ (phần ống thủy tinh lộ ra) nếu có chiều dài nhỏ hơn 1m8 lớn hơn 1m5 là ống phi 58, tuy nhiên để chắc ăn quý khách nên đo cả chu vi của ống vì có loại ống phi 58 cũng chỉ dài 1m5.
• Đường kính : đường kính ngoài của ống là 58mm, trường hợp này quý khách không thể đo được vì ống dính liền với bồn, không nên tháo ra để đo.
• Chu vi : Ống thủy tinh phi 58 có chu vi là 180mm-190mm (18cm – 19cm), quý vị lấy thước quấn vòng quanh ống thủy tinh là biết được chu vi của ống.
• Chiều dài ống  và đường kính của ống = 180cm + (18cm-19cm) đây chắc chăn 100% là ống thủy tinh phi 58, còn trường hợp ống chỉ có 1m5 thì chỉ đo mỗi chu vi là biết.

3 - Ống thủy tinh máy nước nóng năng lượng mặt trời ∅ 58 M

Có lẽ ống thủy tinh phi 70 là dễ phân biệt nhất bởi loại ống này rất đặc biệt nó chỉ có 1 màu đỏ không bao giờ có màu đen, hình dáng lớn nhất, và duy nhất mới chỉ thấy có của hãng Đại Thành, vì vậy chúng ta chỉ cần đo mỗi chu vi là xong, tuy nhiên ở đây tôi vẫn trình bầy đầy đủ cho quý vị.

Chiều dài: Ống phi 70 có chiều dài phổ biến là 1800 mm (180cm) có màu đỏ
Đường kính : đường kính ngoài của ống là 70 mm (7cm)
Chu vi : Ống thủy tinh phi 70 có đường kính là 220mm-230mm (22cm – 23cm), quý vị lấy thước quấn vòng quanh ống thủy tinh là biết được chu vi của ống.

Cấu tạo ống chân không thu nhiệt máy nước nóng năng lượng mặt trời

Sở dĩ ống chân không thu nhiệt có khả năng thu nhiệt và hội tụ nhiệt là nhờ cấu tạo đặc biệt của nó. Một ống chân không có cấu tạo cơ bản gồm:

1. Lớp bên ngoài ống chân không thường làm bằng thủy tinh cao cấp. Mặt ngoài thì trong suốt còn mặt bên trong được phủ một lớp sơn hoặc mạ titan để chống phản quang ngược lại, điều này sẽ giúp ống hấp thu nhiệt và ánh sáng dễ dàng nhưng lại hạn chế tối đa phản lại ra ngoài môi trường.
2. Lớp hấp thụ nhiệt một cách tối đa. Ở lớp này các nhà sản xuất thường sử dụng hợp kim của nhôm nhằm hấp thụ nhiệt tối đa giúp làm nóng nước nhanh hơn.
3. Lớp truyền nhiệt là lớp thường được sử dụng bằng đồng, giúp truyền nhiệt từ bên ngoài vào bên trong để làm nóng nước hiệu quả hơn.
4. Bộ phận giữ lò xo và khoảng chân không.





Tuy nhiên 4 lớp trên chỉ là những lớp căn bản, hiện nay một số máy nước nóng năng lượng mặt trời được nâng cấp thêm lên 5 - lớp như lớp chống bức xạ hồng ngoại và làm sạch nước hay lớp chống bám cặn,.. nhằm đáp ứng nhu cầu sử dụng nước nóng nhanh và sạch của người tiêu dùng.

Cách kiểm tra ống thủy tinh máy nước nóng năng lượng mặt trời ống thủy tinh hư bể

Ống thủy tinh thu nhiệt máy nước nóng năng lượng mặt trời bị nứt, bị lão hóa trắng ống do tác động ngoại lực
Do tác động va đập của con người. Ống thong hơi bị bịt kín nên không thoát hơi được áp suất quá lớn nên vỡ.
Khi lắp đặt máy nước nóng năng lượng mặt trời không cận thận làm sứt đầu ống, khoảng 3-4 tháng sau sẽ bị trắng toàn bộ cây ống.
Do ống chân không chất lượng của ống thủy tinh thu nhiệt kém làm mất chất titan không đều làm nước nóng kém.

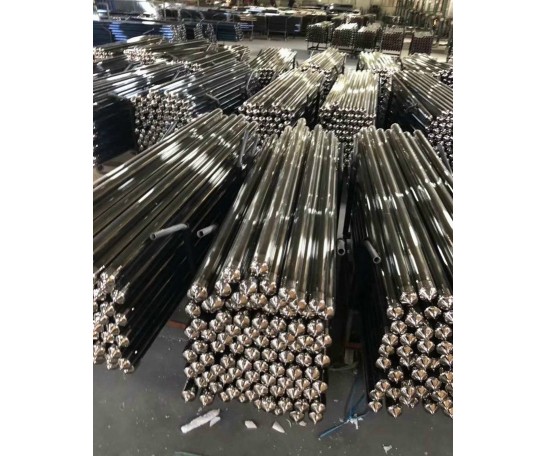

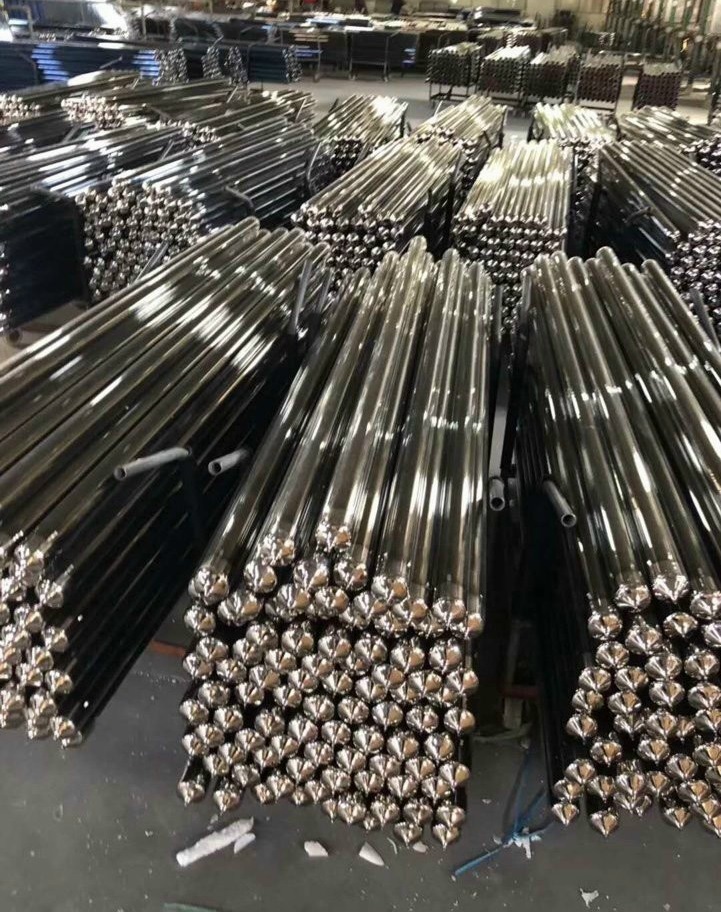

Các bước để sản xuất ống chân không thu nhiệt bình năng lượng mặt trời

Với chức năng và cấu tạo đặc biệt, quy trình sản xuất của ống chân không thu nhiệt trải qua 6 bước sau:

Bước 1: Công đoạn chế tạo ống chân không thu nhiệt

Để chất lượng của ống chân không thu nhiệt tốt thì việc đầu tiên là lựa chọn chất liệu thủy tinh để sản xuất ống, thường thì đối với máy nước nóng năng lượng mặt trời thì ống chân không làm từ chất liệu thủy tinh gọi là Borosilicate. Đây là loại thủy tinh có sức chịu đựng tốt sự thay đổi nhiệt độ ngoài môi trường, có độ tinh khiết cực cao và độ bền vượt trội so với các loại thủy tinh thông thường.

Các bước thực hiện công đoạn này cũng không được qua loa vì nó làm ảnh hưởng đến chất lượng ống chân không, phải thật sự tỉ mỉ và cẩn trọng theo trình tự: Cắt (Chế tạo ống trong và ống ngoài) → làm tròn đáy → nối ống thoát khí (ống hút khí)→ tôi lửa → kiểm tra dò (thử dò).

Bước 2: Rửa sạch

Đối với ống chân không thu nhiệt, bước này không kém phần quan trọng. Nhà sản xuất phải rửa sạch ống bằng nước tinh khiết 3 đợt, sau đó ống được tiến hành sấy khô trong lò sấy với nhiệt độ thích hợp.

Bước 3: Phun mạ

Công đoạn này ảnh hưởng trực tiếp tới tuổi thọ và hiệu suất hấp thụ nhiệt của ống. Vì vậy, ống chân không thu nhiệt của máy nước nóng năng lượng mặt trời được phun 3 lớp mạ khác nhau tùy thuộc vào mỗi công ty sản xuất, lớp tạo độ bám bề mặt là lớp trong cùng, hai lớp bên ngoài là lớp hấp thụ được phun xạ giúp làm tăng hiệu suất hấp thụ nhiệt lên đến 96 tiếng.

Bước 4: Hàn miệng ống

Bước này, công nghệ và kỹ thuật hàn đầu ống của máy năng lượng mặt trời được thực hiện đồng bộ, đầu ống trong và ngoài của máy nước nóng năng lượng mặt trời thực hiện tại nhiệt độ 400 độ C.

Bước 5: Thoát khí, hút chân không

Công đoạn này sẽ ảnh hưởng trực tiếp tới hiệu suất hấp thụ và tuổi thọ của ống. Tùy loại ống được làm bằng chất liệu nào mà có thời gian hút chân không khác nhau, nếu chất liệu thủy tinh kém chất lượng và quá mỏng thì việc hút chân không trong thời gian dài sẽ dẫn đến tình trạng ống bị nổ nhưng nếu hút chân không quá ngắn lại không làm hết không khí trong ống và gây ra hiện tượng mất nhiệt đối lưu, hiện tượng hiệu ứng nhà kính sẽ xuất hiện sau một thời gian sử dụng làm hơi nước lắng đọng gây bong tróc lớp phun mạ khi đó ống không còn sử dụng được nữa.

Bước 6: Dung dịch hút khí phân tán hơi và ổn định chân không

Để nâng cao chất lượng độ chân không, ống chân không được hút khí kết hợp với thanh Bari để làm phân tán hơi nước dưới nhiệt độ cao tạo nên bề mặt kính khử không khí. Sau đó hàn kín ống và được đem đi thử nghiệm trước khi đóng gói để xuất xưởng.
